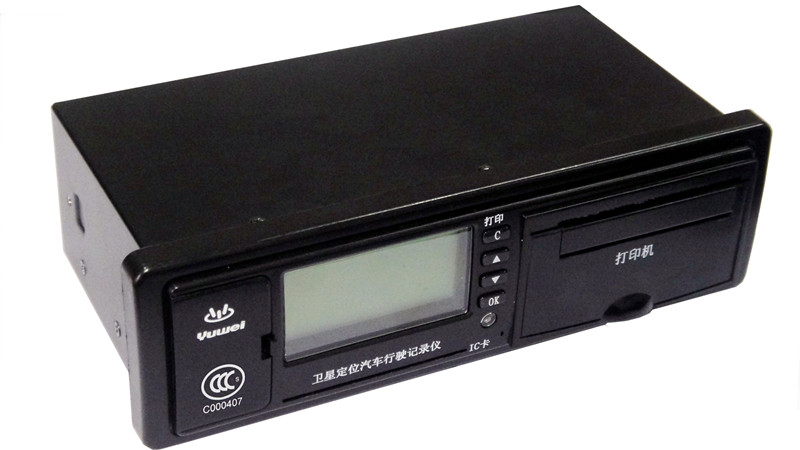

汽车标准安装嵌入式结构设计,一体化结构。结合GPS/北斗定位监控,信息显示屏,汽车行驶记录仪,TF卡存储,打印机,驾驶员IC卡身份识别,多路数据接口,语音通话功能。符合国标GB-T 19056-2003/部标JT/T 794-2011/广东DB44/T578标准的要求,是经济实用的多媒体卫星定位车载无线终端。
产品功能
1、 图像功能:实现多路图像实时抓拍,事件拍照记录,报警拍照记录功能,图片分辨率640*480,320*240,160*120可选。
2、 图像传输功能:通过GPRS可以上传抓拍和报警图片,传输速率为42.8Kbps。
3、 录音功能:内置数字录音功能,实现录音存储与传输。
4、 车辆GPS监控功能:车辆自动监控定位功能、区域设置、电子围栏功能、GPS里程统计、车辆里程统计、盲区补报功能、轨迹存储功能、基站辅助定位功能。
5、 信号检测和控制:10路开关信号输入、1路车速传感器信号输入、1路继电器控制输出。智能及强制断油电控制、摄像机电源控制、可定义备用输出控制。
6、 报警功能:紧急报警、停车超时报警、超速报警、超速预警、疲劳驾驶报警、偏离线路报警、掉电、低电报警、GPS故障报警,GPS天线开短路报警等。
7、 道路检测功能:实现偏航、分段限速提示与报警,进/出站报告,站点关联控制。
8、 语音及通话功能:车载免提电话、远程监听功能、语音提示器功能、TTS文本语音播报功能。
9、 行驶记录仪功能:通信信息显示功能、车辆行驶信息显示、信息采集与存储、驾驶员身份识别、参数设置、数据导出/导入、数据和信息打印。
10、 前置通讯功能:前置RS232和USB接口实现数据下载和设备调试功能。
11、 前置存储卡:前置TF存储卡座可配置不同容量的TF卡,用于多媒体存储。
12、 汽车CAN总线功能:可内置CAN总线或配置汽车总线控制器,实现车况数据读取,安全监测、故障码上传和清除、里程油耗采集等功能。
13、 汉显信息屏:采用8x4汉字单色显示屏,显示定位、行驶、调度、数据信息。按键可以查阅信息和菜单设置。
14、 云守护功能:支持远程故障诊断和调试,远程自动程序维护,远程参数配置,终端运行统计等远程“云”守护功能。
15、 语音安装助手:可对外接信号线、外接设备和设置参数进行全自动检测,采用语音进行安装交互检测提示,帮助安装人员进行安装自检,确保设备安装正确。
产品特点
基于国际新工业级芯片架构产品,双核构造,功能强大。
●支持GPS/北斗双模定位。
●采用集成数字音频记录技术,无需外扩设备,实现长时间录音记录功能。
●无需外扩设备可直接接入多路数字型摄像头,实现图像拍摄,存储和传输功能。
●内置LCD显示屏,实现菜单操作和信息显示功能。
●可内置打印机,实现汽车记录仪数据打印。
●可内置高品质的TTS文本语音播报功能。
●内置IC卡身份识别接口,可选RFID非接触式系统。
●可内置CAN总线接口,便于车辆控制和车况数据采集。
●丰富的智能接口,可连接各种车载智能设备。
性能参数
硬件特性
|
硬件架构
|
独有的双核构造工业级芯片架构
|
通信方式
|
GSM GPRS CDMA
|
可靠性设计
|
电源4重保护、4级看门狗
|
电路板保护
|
环保三防硅胶防护
|
多媒体性能指标
|
图像格式
|
JPG格式 分辨率640×480,320×240,160×120
|
图像存储模式
|
实时抓拍、事件记录,报警记录功能
|
摄像机输入
|
最大3路数字(RS232)视频输入
|
录音功能
|
支持AMR、G711、G726、ADPCMA多种编码数字录音。
|
TF卡接口
|
1个前面板TF卡插槽,支持2G/4G/8G/16G
|
行驶记录仪性能指标
|
显示屏
|
132x64单色点阵屏,可显示8×4汉字
|
打印机
|
热敏打印机,纸宽58mm
|
车辆检测接口
|
10路开关量输入
|
汽车里程脉冲输入
|
1路(里程脉冲系数自适应功能)
|
输出接口
|
1路输出,可控制继电器
|
通讯接口
|
4路RS232接口,1路USB接口,1路CAN接口
|
语音接口
|
1路免提通话,内置麦克风可以监听
|
语音提示
|
内置语音提示,TTS文本播放
|
驾驶员身份识别
|
接触式IC卡读卡器 (RFID读卡器 选配)
|
技术规格
|
|
工作电压
|
8.5~36 V/DC
|
极限电压
|
100V/DC
|
电瓶保护电压
|
低端:8.5V 高端:36V
|
电源抗反接电压
|
≥100V
|
平均工作电流
|
80mA DC 12V
|
省电模式
|
<30mA DC 12V
|
备用电池
|
工作1小时(G网)
|
温度特性
|
工作温度-20 ℃ ~ +60 ℃
限制温度-30 ℃~ -20℃、+60℃~+70℃
|
湿度
|
5% ~ 95% 无冷凝
|
外形尺寸
|
191x 96 x 58 mm (L x W x H)
|
外壳材料
|
面板工业塑料,金属机壳
|
安装方式
|
汽车面板嵌入安装和外装支架安装
|
主机重量
|
0.92kg 净重
|
卫星定位性能(GPS/北斗)
|
定位时间
|
冷启动小于34秒;热启动小于2秒;温启动小于33秒,重捕获时间1.0秒
|
定位精度
|
10米 2D RMS<, /SPAN>
|
速度精度
|
0.1米/秒
|
基站定位精度
|
100米 (城市)
|
产品配置
1、标准配置
1) 主机 1台
2) GSM天线 1条
3) GPS天线 1条
4) 免提喇叭 1个
5) 安装电缆 1套
6) 安装支架 1套
7) 简明使用说明(电子版)
8) 保修卡
9) 合格证
2、可选配置
1) 断油电继电器套件
2) 紧急按钮
3) 通话麦克
4) TTS模块(可内置)
5) 驾驶员身份识别IC卡(选配)
6) 智能公交报站器
7) 报站键盘
8) 外置629打印机
9) 摄像头及摄像头转接线
10)SD存储卡
|
